Day 2｜配線：ブレッドボードというパズル

1. 今日やること

Section titled “1. 今日やること”
  • ブレッドボード の仕組みを理解する
  • Picoと別のライト（外部LED） をつなぐ
  • プログラムで点滅スピードを変える

スポンサーリンク（開発中はプレースホルダー）

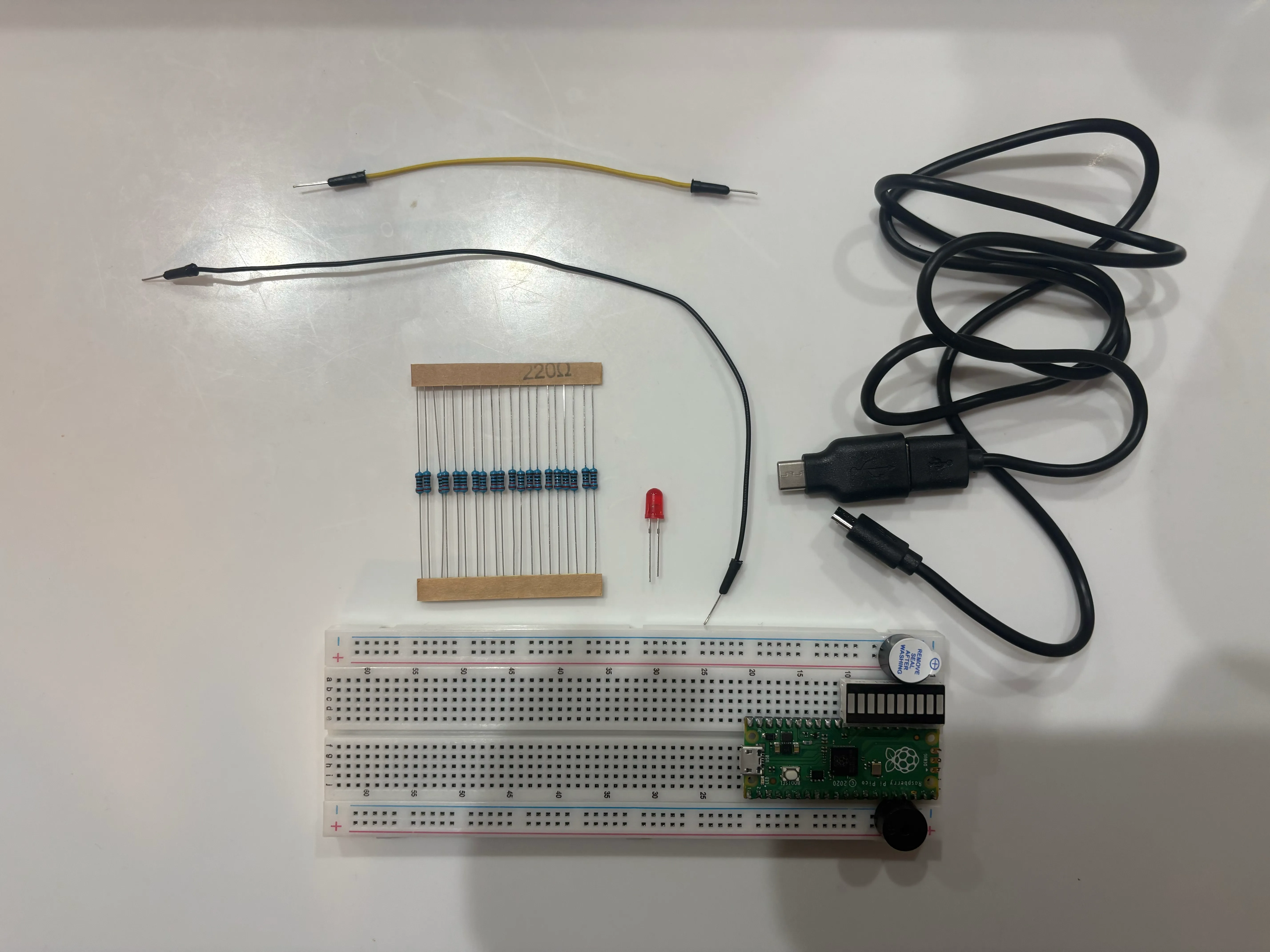

2. 使う部品

Section titled “2. 使う部品”
NO IMAGE
Raspberry Pi Pico Hピンヘッダ付き
NO IMAGE
ブレッドボード標準サイズ
NO IMAGE
赤色LED5mm砲弾型
NO IMAGE
抵抗器 330Ω橙橙黒金
NO IMAGE
ジャンパーワイヤオス-オス
  • Raspberry Pi Pico H
  • ブレッドボード
  • LED（赤） ×1
  • 抵抗器（330Ω or 220Ω） ×1 ※帯の色：橙橙黒金など
  • ジャンパーワイヤ（オス-オス） ×2本

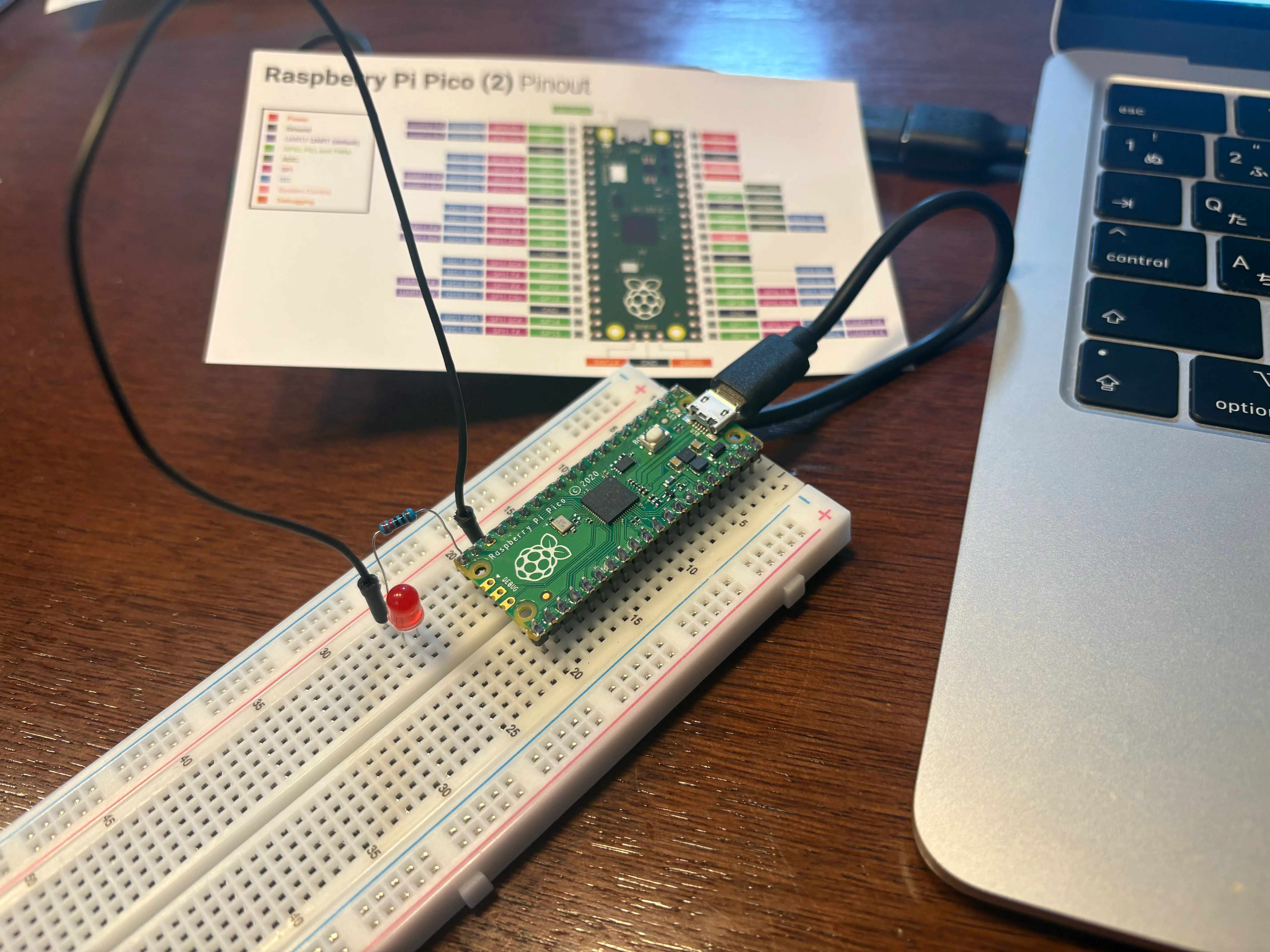

3. 完成形（今日のゴール）

Section titled “3. 完成形（今日のゴール）”

ブレッドボード上の赤いLEDが、あなたのプログラムによってチカチカ点滅します。

（ここに成功時の写真 or 動画GIFを入れる）

4. 手順

Section titled “4. 手順”

Step 1: ブレッドボードを知る

Section titled “Step 1: ブレッドボードを知る”

この穴だらけの板は、「ハンダ付けなしで配線できる魔法の板」 です。 ルールはたった2つ。

  1. 縦の列（a-b-c-d-e）は中で繋がっている
  2. 横の溝 をまたぐと切れている（右と左は別世界）

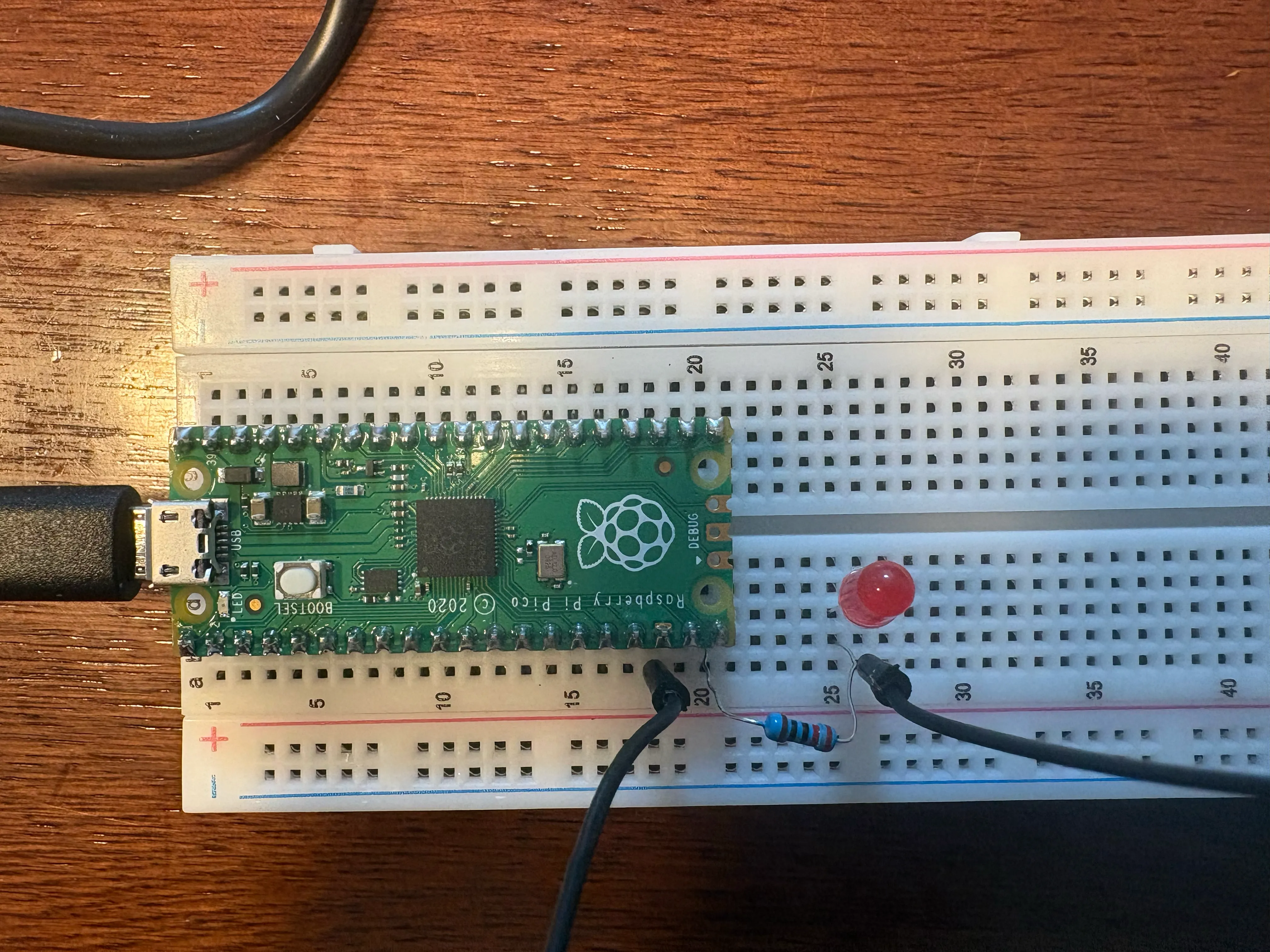

Step 2: 究極の「輪っか」を作る

Section titled “Step 2: 究極の「輪っか」を作る”

電気は「プラスから出て、仕事をして、マイナス（GND）に帰る」ことで流れます。 この帰り道を GND（グランド／排水溝） と呼びます。

  1. Picoをブレッドボードの中央（溝をまたぐよう）に刺します。
  2. GP15（プラス役） → 抵抗 → LEDの長い足（アノード）
  3. LEDの短い足（カソード） → GND（マイナス役）
    • ※Picoの38番ピンなどがGNDです。

注意！ LEDには極性（向き）があります。足が長いほうがプラスです。

Step 3: プログラムを書く

Section titled “Step 3: プログラムを書く”

配線ができたら、Picoに命令します。Day 1のコードを少し変えます。

5. コード

Section titled “5. コード”
import machine
import time


# 今度は本体(LED)ではなく、GP15ピンを使います
led = machine.Pin(15, machine.Pin.OUT)


while True:
    led.value(1)  # 点く
    time.sleep(0.5) # 0.5秒待つ
    led.value(0)  # 消える
    time.sleep(0.5) # 0.5秒待つ
  • 解説: while True: は「永遠に繰り返せ」という命令です。止めるまで点滅し続けます。

6. つまずきログ

Section titled “6. つまずきログ”

⚠️ LEDが点かない

  • 原因1: LEDの向きが逆
    • → 足の長さを確認してください。長いほうがプラス（GP15側）です。
  • 原因2: 抵抗や線の刺す場所がズレている
    • → ブレッドボードは「同じ縦列」に刺さないと繋がりません。隣の列にズレていませんか？
  • 原因3: GNDを忘れている
    • → 電気は家に帰れないと動きません。必ずGNDピンに戻る線を繋いでください。

7. 文系への翻訳

Section titled “7. 文系への翻訳”
  • ブレッドボード: レゴブロックの土台（好きな位置に部品を置ける）
  • 回路: 山手線（一周して戻ってこないと電車は走らない）
  • 抵抗: 水道の蛇口（流れる量を制限して、LEDが爆発するのを防ぐ）

8. 今日の達成

Section titled “8. 今日の達成”

「電子回路（ハードウェア）とプログラム（ソフトウェア）を繋げた！」

9. 次へ

Section titled “9. 次へ”

光らせることができれば、次は「入力」です。 スイッチを押して、Picoにあなたの意思を伝えてみましょう。
